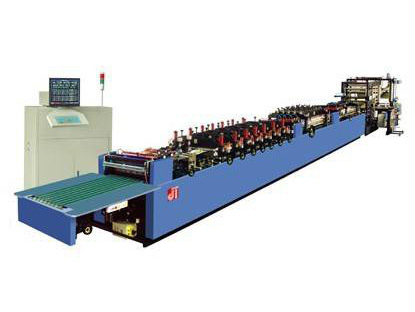

一、技術參數
機器 功能 三邊封，中封, 四邊封,底封
主要電氣配置 主要電氣配置牽引二伺服電機、配日本松下主驅動為交流電機配臺安變頻器，溫控16路，放卷恒張力
適合 基材 BOPP.COPP.PET.PVC.尼農等塑料復合薄膜多層共擠薄膜、鍍鋁復合薄膜、紙塑復合薄膜、純鋁箔復合薄膜
制袋 節拍 180次/分
放料線速度 ≤35米/分（視材料袋型而定）
制袋 尺寸 長度：400毫米，超過此長度采用倍送實現（6倍送）
寬度：400毫米
料卷 尺寸 ∮600×850毫米（直徑×幅寬）
定位 精度 ≤±0.5毫米
熱封刀數量 縱封采用5組上下加溫、上下冷卻
橫封采用3組上下加溫、1組上下冷卻
溫度電熱塊數量 16塊
溫度設定范圍 0~300℃
整機 功率 46Kw（實際使用剛通電開機時功率一般在35Kw左右，保溫時一般功率在15 Kw左右）
外行 尺寸 8000×1500×1870毫米（長×寬×高）
整機 凈重 約4500公斤
顏 色 綠色罩殼、黑色機身
控制系統型號 工控計算機復合薄膜高速制袋機控制系統
二、設備配置及相關參數
1、放料裝置
a、 結構形式： 臥式水平工位（由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）
b、 放料軸、氣漲軸加氣動鎖緊裝置
2、放料張力
a、 控制機理： 由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型恒速張力系統
b、 調節驅動：PID調節PWM驅動
c、 檢測方式：傳感器與旋轉編碼器綜合檢測
3、糾偏裝置
結 構：絲桿調節K型架垂直升降
驅 動：固態繼電器驅動低速同步電機
傳 動：聯軸器聯接
控制形式：雙光電傳感器電腦集中控制
檢測方式：反射式光電傳感器檢測
跟蹤精度：≤0.5mm
調整 范圍：150 mm
光電搜索范圍：±5-50mm可調，限位開關的區間..光電超范圍
機器自動停車,并電腦提示糾偏異常
4、對邊
結構：可調膠輥中心雙向旋轉式調整結構
形式：手動調節（調節手輪）
5、上下對花
結構：單支輥筒上、下調整
形式：手動調節（調節手柄）
6、縱封裝置
結構：組合式橋梁結構
驅動：主電機驅動動力桿
傳動：偏心機聯桿垂直運動
數量：5組
長度：燙刀800mm,冷刀400mm
7、橫封裝置
結構；大梁墊塊式燙壓合結構
驅動：主電機驅動動力桿
傳動：偏心機構聯桿垂直運動
數量：燙刀3組,長度:440mm.冷刀1組,長度440mm
8、薄膜牽引
結 構：氣動式膠輥壓合摩擦式
驅 動：中慣量數字式交流伺服系統
傳 動：M型同步帶輪傳動，速比1：2.4
控制形式：電腦集中控制
檢測方式：光電傳感器結合接近開關綜合控制
第三牽引：交流電機功率：0.55KW.驅動源臺安0.75KW變頻
9、中間張力
結 構：氣壓式浮動張力輥結構
控制形式：電腦集中控制.動態運動補償
檢測方式：無觸點接近開關
浮輥張力調整范圍：0~0.6Mpa氣壓，中間牽引電機補償范圍1~10mm（電腦設定，自動插補）
10、主傳動裝置
結 構：曲柄搖桿推拉式四連桿結構
驅 動：2.2Kw變頻器驅動2.2Kw三相異步電機
傳 動：主傳動電機帶1：17減速機
控制形式：電腦集中控制
運動方式：主電機運動帶動框架上下垂直運動
11、自動定位裝置
方 式：（1）、電腦自動定長控制方式 精度：≤0.5mm
(2)、反射式光電傳感器跟蹤檢測 精度：≤0.5mm
光電搜索范圍：0~10 mm（范圍大小電腦可設定自動搜索）
修正補償范圍：±1~±5 mm
定位修正方式：伺服電機受控于電腦反饋信號
12、溫度控制裝置
檢測 方式：熱電偶檢測K型
控制 方式：電腦集中控制，固態繼電器驅動PID調節
溫度設定范圍：0~300度
測 溫 點：電加熱塊中段
13、切刀
結構：上切刀+調整裝置+固定下切刀
形式：氣動頂隔彈簧剪切式
傳動：借用偏心軸動力
調整：水平移動，拉動手柄可調切線角度
14、收邊料機
結 構：臥式往復絲桿收料結構
驅 動：交流電機驅動
控 制：傳感器
15、沖孔裝置
結 構：弓型座氣動式沖模
控制形式：電腦集中控制
驅 動：電子開關驅動電磁閥（DC24V）
沖孔座：導軌式支撐弓型座手動水平微調結構
調整量：±12mm
氣 缸：氣動控制
模 具：凌孔2組
數 量：2組
16、倍送裝置
結 構：氣動墊塊異步隔熱式
控制形式：電腦集中控制
驅 動：電子開關驅動電磁閥（DC24V直流）
動作方式：3組橫封異步動作
倍送次數：從2~6倍送（電腦內可以設置）
17、自動輸送裝置
結 構：L型水平工位
驅 動：固態繼電器驅動，齒輪減速單相電機
傳 動：斜齒輪傳動
輸送距離及輸送數量：電腦內自由設定
控制形式：電腦集中控制
三、配套設施（用戶自行解決）
電 源：三相380V±10﹪50Hz 空氣開關150A
帶零線，地線（R.S.T.E）
容 量：≥42Kw
氣 源：35升/分（0.6Mpa）
冷卻水：15升/分
四、主要關鍵件清單：
|
所屬部件名稱 |
零件名稱 |
型號 |
數量 |
供應商 |
|
牽引部件 |
牽引電機 |
伺服1.5KW |
2只 |
日本松下 |
|
主要氣動元件 |
|
套 |
臺灣壓德客 |
|
|
主傳動部分 |
減速器 |
1：17 |
1臺 |
無錫 |
|
變頻器 |
2.2KW |
1臺 |
日本安川 |
|
|
放料部分 |
變頻器 |
0.75KW |
1臺 |
日本安川 |
|
控制部分 |
PLC |
|
1臺 |
日本松下 |
|
液晶顯示屏 |
15英寸 |
1臺 |
AOC |
|
|
固態繼電器 |
|
24只 |
國產 |
|
|
磁粉制動器 |
2.5KG |
1臺 |
國產 |
|
|
糾偏裝置 |
雙光電 |
1臺 |
國產 |
|
|
光電開關 |
511 |
3只 |
杭州 |
隨機附件
|
序 號 |
名稱 |
規格 |
單 位 |
數 量 |
備注 |
|
1 |
測電筆 |
|
支 |
1 |
|
|
2 |
一字形螺絲刀 |
6〞 |
件 |
1 |
|
|
3 |
十字形螺絲刀 |
6〞 |
件 |
1 |
|
|
4 |
呆扳手 |
8×10、12×14、17×19、22×24 |
件 |
各1 |
|
|
5 |
梅花扳手 |
8×10、12×14、17×19、22×24 |
件 |
各1 |
|
|
6 |
內六角扳手 |
|
套 |
1 |
|
|
7 |
活動扳手 |
10〞 |
件 |
1 |
|
|
8 |
機油壺 |
|
件 |
1 |
|
|
9 |
燙刀 |
0.5 10 16 20 |
件 |
各2 |
|
|
10 |
切刀 |
平刀、 |
付 |
1 |
|
|
11 |
硅膠帽 |
∮10 |
只 |
4 |
|
|
12 |
接近開關 |
|
個 |
1 |
|
|
13 |
固態繼電器 |
|
只 |
1 |
|
|
14 |
K型熱電偶 |
|
根 |
2 |
|
|
15 |
月牙扳手 |
|
把 |
1 |
|
|
16 |
使用說明書 |
|
套 |
1 |
|
主要技術參數：
|
型號 |
XY-500型 |
XY-600型 |
|
卷材最大直徑 |
φ600mm |
φ600mm |
|
制袋尺寸寬度 |
60-500mm |
60-500mm |
|
制袋尺寸長度 |
30-50mm （超長用倍送） |
30-50mm （超長用倍送） |
|
制袋能力 |
30-150段/min |
30-150段/min |
|
總功率 |
32kw |
35kw |
|
冷卻水 |
5L/min |
5L/min |
|
機器重量 |
5500kg |
6000kg |
|
外形尺寸 |
L11505xW2300 xH1865mm |
L11505xW2400 xH1865mm |
